Kā mēs Zvex Fuzz Factory pedāli taisījām

Jānis Altmanis, 05.04.2011., 11:46

Sen gribējās plaši pielāgojamu fūzi! Tā kā fūžu shēmas googlē bez savas saprašanas, tad pagāja kāds laiciņš kamēr izvēlējāmies kuru taisīt, bet rezultātā nolēmām taisīt Zvex firmas Fuzz Factory.

Kā šis pedālis skan klausāmies te. Shēma pieejama meklējot google, šeit nepārpublicēju, jo īpašnieks neļauj pārpublicēt.

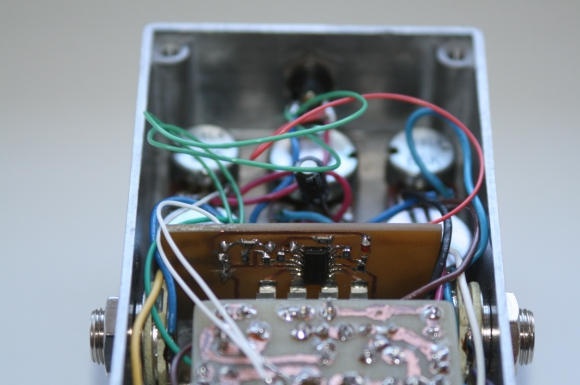

Tā kā 3PDT pogu likām klāt pie plates, tad nācās zīmēt savus celiņus, kas faktiski nebija nekas sarežģīts, jo fūža shēma maziņa un vienkārša, pat traki apbrīnojami cik daudz skaņu nianses var dabūt ārā no šādas mazas shēmiņas.

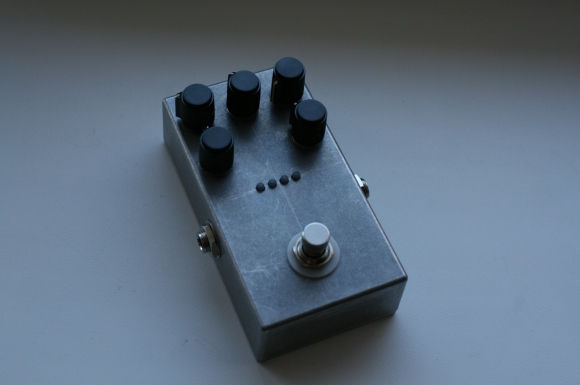

Zvex Fuzz Factory

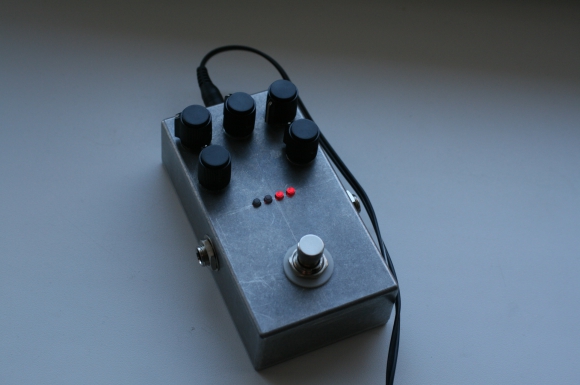

Radās ideja uztaisīt voltmetru ar četrām diodēm, kas rādītu cik tiek padots spriegums no Stab potenciometra. Paldies Uldim (Dewired no gitaristiem.lv), kas uztaisīja voltmetru.

Darbības princips sekojošs, ja uz pedāli nāk visi 9V - tad deg 4 diodes, ja 8V - 3 diodes, 7V - 2 diodes, 6V - 1 diode.

Zvex Fuzz Factory

Kopumā skaņu nianses var uzregulēt visdažādākās, ar 5 potenciometriem var dažādus trokšņus dabūt, patīkami trakas skaņas var dabūt tieši, kad sak griezt Stab potenciometru.

Zvex Fuzz Factory

Pedālis pašlaik bez krāsas un uzrakstiem, drīzumā tiks kodināta kastīte un veidoti uzraksti, fināla bildes būs nedaudz vēlāk.


6 komentāri Komentēšana pieejama visiem.
Augšējais, 05.04.2011. 12:07:56 (ip:194.197.79.18)
Komentāra reitings: 0

Labs! :)))
p.s.: to ierīci sauc par voltmetru ;)

jānis, 05.04.2011. 12:39:41
Komentāra reitings: 0

Ou jā, kļūdijos!

krapālis (krapālis), 05.04.2011. 14:30:42 (ip:91.188.41.34)
Komentāra reitings: 0

Tas voltmetrs tev kā pie arābiem - no otras puses lasāms.
Otra lieta - ja jau volmtetrs, tad mēra spriegumu, ne strāvu.

jānis, 05.04.2011. 15:11:31
Komentāra reitings: 0

Arābi khe, nu man patika šādi - citi var taisīt savādāk. :)

Dewired, 05.04.2011. 19:07:45 (ip:84.237.149.242)
Komentāra reitings: 0

Ir labs! Tikai ar kastes urbšanu gan pasteidzies. Tagad, kad kodināsi, būs ar kaut ko tie caurumi jāaizlipina, citādi kodīs arī no iekšas.

jānis, 07.04.2011. 07:04:42
Komentāra reitings: 0

Neuztraucies - korektors izdarīs savu darbu! ;)
