Kā mēs Super Small Amplifier taisījām

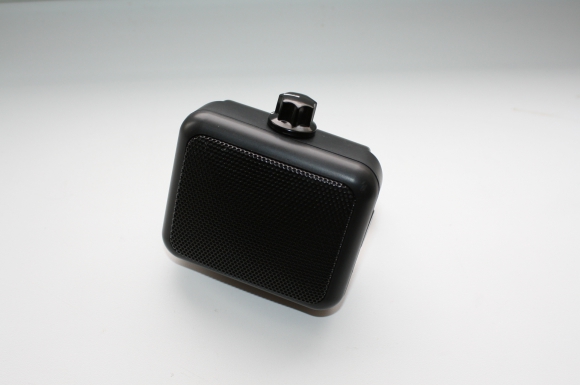

Bija nepieciešama maziņa tumbiņa ar mazu pastiprinātāju, kura darbotos bez kronām un aizņemtu pēc iespējas mazāk vietas.

Iepriekš bijām taisījuši 1 Watt solid-state amplifier nedaudz lielākā tumbiņā kā arī Noisy Cricket ģitārai radio tumbiņās, šoreiz bija jāuztaisa tumbiņa, kura darbotos bez kronām un elektrību saņemtu no portatīvā datora USB porta.

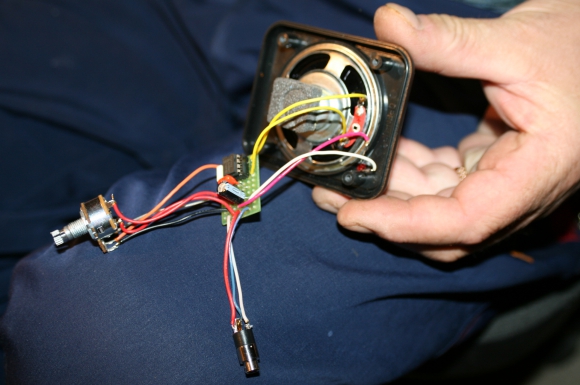

Audio pastiprinātāju shēmas ar TDA7052 mikroshēmu pilna gūgle, bet no visiem variantiem paņēmām to, kura būtu pēc iespējas mazāka, lai mazajā tumbiņā varētu to ievietot kā arī, lai shēma darbotos ar 5V, jo no USB nāk 5V.

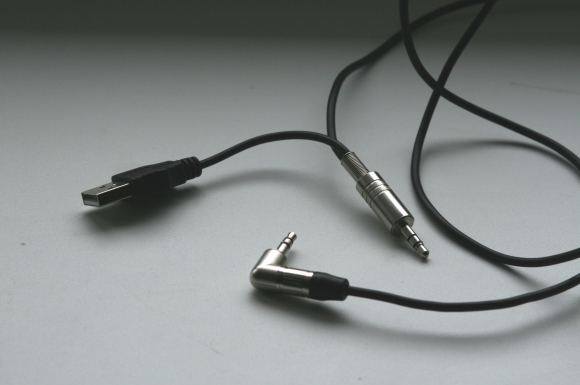

Sākumā bija divi vadi - viens barošanai, otrs audio signālam, bet tad radās ideja, ka varētu izmantojot stereo vadu abus vadus apvienot vienā, tad nu lūk radās šāds pieslēguma vads, divi vienā tā teikt. USB adapteris piegādā mums elektrību, taisnas štekeris audio signālu, bet 90grādu štekeris pieslēdzas tumbiņas ieejā.

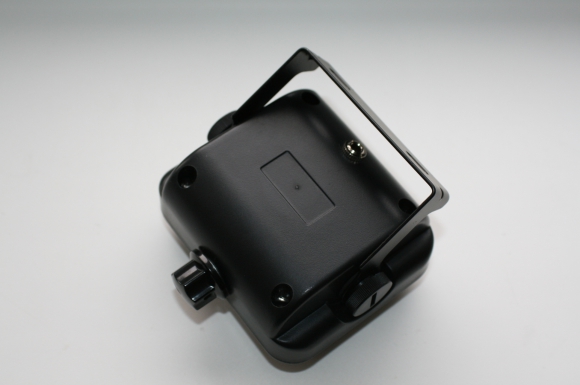

Apvienojot abus vadus vienā un tumbiņas aizmugurē ievietojot stereo ieeju nebija nepieciešams taisīt atsevišķu ieeju elektrībai. Skaļuma potenciometru griežot no nulles pozīcijas tas ieslēdz arī elektrību.

Būtu bijis vienīgi nepieciešams nofotografēt tumbiņu ar sērkociņu kastīti vai ko citu, lai saprastu cik tumbiņa patiesībā maziņa.
