Kā mēs Roland AD-50 Double-Beat fūzi taisījām

Jānis Altmanis (artemijs), 29.05.2010., 13:07

Visu laiku riņķoja pa galvu ideja taisīt pašiem savus ģitāru efektu pedāļus, tad nu lūk pēc pāris mēnešu darbošanās ir pirmais rezultāts - fūzis pēc Roland AD-50 Double-Beat shēmas!

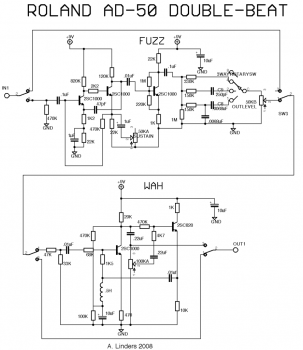

Viss sākās ar fūža shēmas meklēšanu, atradām pat diezgan daudz, bet noklausoties šo Youtube video nolēmām taisīt tieši Roland AD-50 Double-Beat fūzi, bet bez vaha. Zemāk apskatāms pedālis kā to ražoja oriģināli ar vaha pedāli.

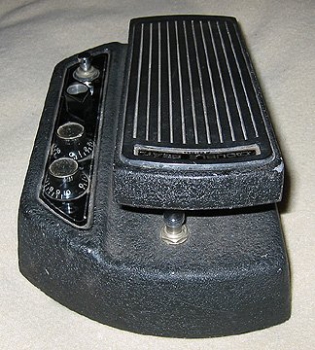

  Tā izskatās pedālis oriģināli ar vah pedāli

Daļu komponentes sameklējām no veciem VEF radio, lentiniekiem, plašu atskaņotājiem, monitoriem un datoriem, šo to iepirkām Latgalītē, Argusā, Elfā, kas nu kurā vietā bija lētāk.

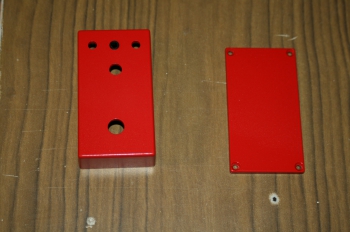

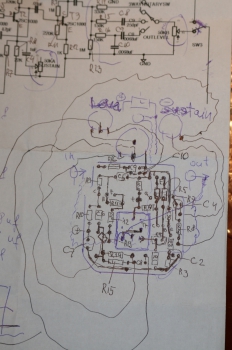

Tā kā mums jau bija iepirkta kastīte pedālim, tad nācās zīmēt shēmu tā, lai visu varētu kastītē savietot, beigu beigās tā vien tik sanāca visam vieta.

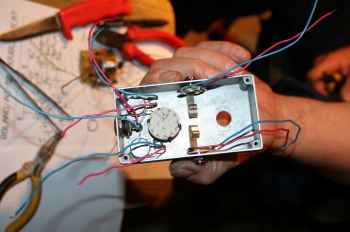

Roland AD-50 Double-Beat  Roland AD-50 Double-Beat

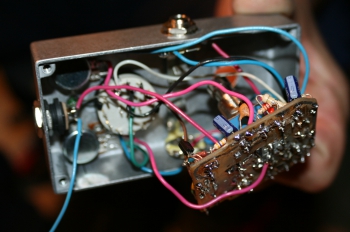

Roland AD-50 Double-BeatRoland AD-50 Double-Beat

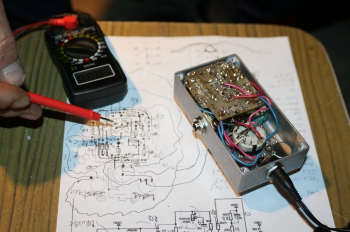

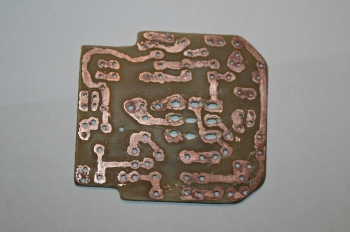

Plati Latgalītē iepirkām ar kodinātāju, celiņus zīmējām vienkārši ar korektoru.

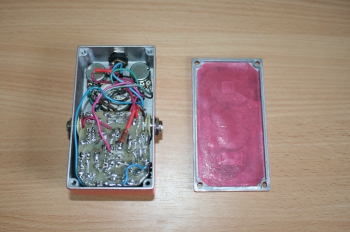

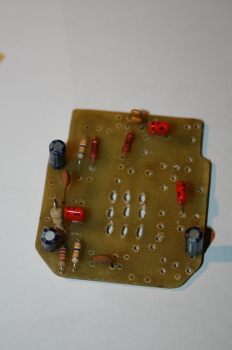

Roland AD-50 Double-BeatRoland AD-50 Double-Beat

Roland AD-50 Double-BeatRoland AD-50 Double-Beat

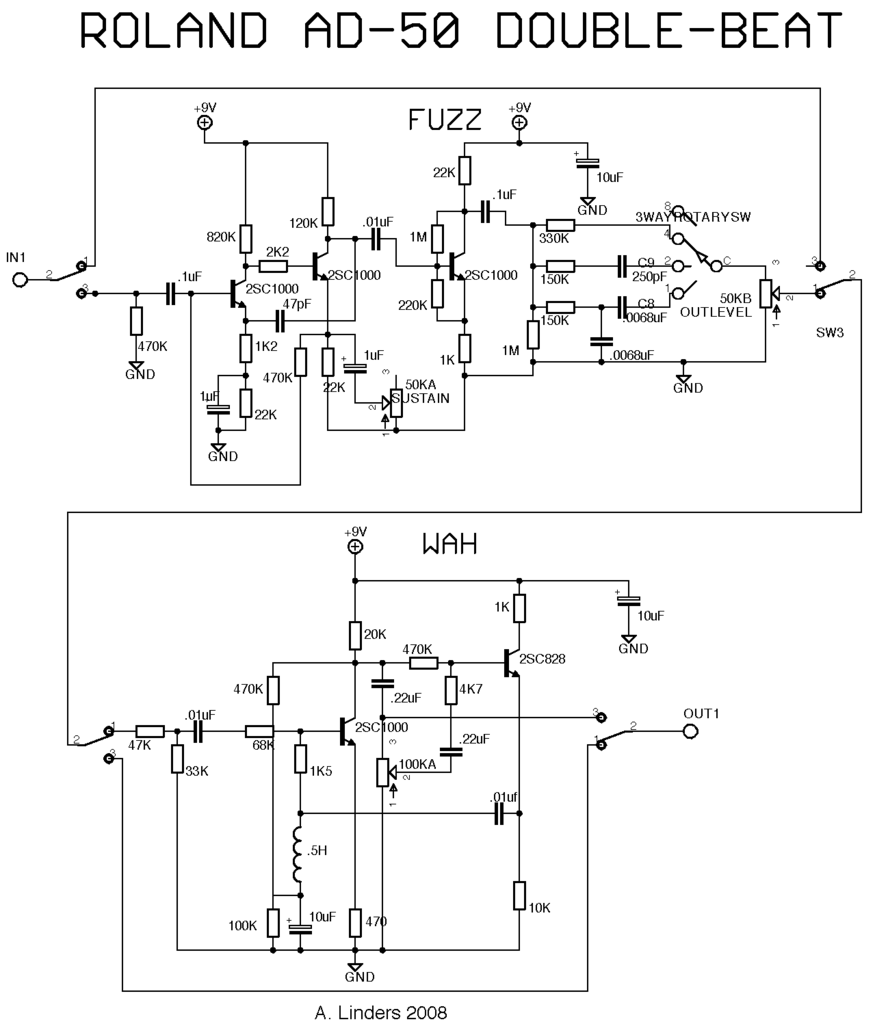

Vienīgi shēmā tur kur ir 250pF ielikām 1000pF, jo tas trešais fūža tonis nelikās labs, 1000pF smukāk skanēja.

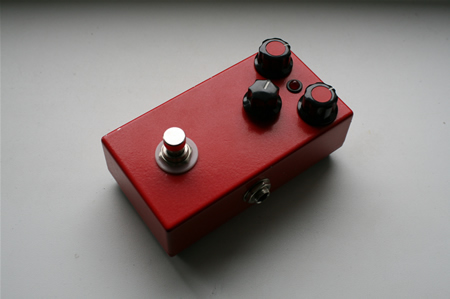

Pabeigtais fūzis

Pogas iegādājām Argus veikalā, vēl top logo un nosaukums pedālim, bet par to nedaudz vēlāk.
