Kā mēs Echo Base dileju taisījām

Jānis Altmanis, 22.04.2011., 17:37

Meklējot dileju sākumā bija doma taisīt Rebote Delay 2.5, bet palasot atsauksmes par Echo Base dileju sapratām, ka jātaisa ir Echo Base dilejs.

Shēmas un pcb var atrast diystomboksos, skaņa meklējama jūtūbā.

Faktiski viens no grūtākajiem pedāļiem ko nācies taisīt, detaļu daudz, 5 potenciometri - vadu daudz, vēl neskaidrības shēmā, vairākas uzlabotas versijas, vadu problēmas un kas tik vēl ne. Bet kopumā rezultāts kolosāls!

Echo Base

Noteikti jāuzslavē ir dileja buffered bypass! Nešķiet pilnīgi nekāda atšķirība starp tīro skaņu kas iet pa taisno kombī un bufera izeju, perfekti! Tādā ziņā Echo Base ieliek kārtīgu kloķi Boss firmas, Digitech un citiem dilejiem.

Interesanti viļņotu skaņu var iegūt ar Depth un Speed potenciometriem, kas labi noder dažādu psihedēlisku skaņu veidošanai.

Ja ir izvēle ieteicams vienmēr ņemt shēmu, kura ir "Verified", jo tomēr kad pedālis neiet un nevar atrast vainu iespējams cilvēks, kurš zīmējis celiņus vienkārši ir pieļāvis kādu kļūdu un tāpēc neiet pedālis.

Echo Base

Pašlaik nosaukumi uzrakstīti ar marķieri, jo vēl nav izlemts par pedāļa izskatu, un uzrakstiem. Viss vēl ir procesā! Pedālis tika taisīts Uldim F., bet sev taisot pedāli noteikti pievienošu slēdzi, kas palieliena dileja ilgumu un "waveshape" potenciometru. Kā arī atradu kā izveidot, lai LED lampiņa mirgo tempa ātrumā.

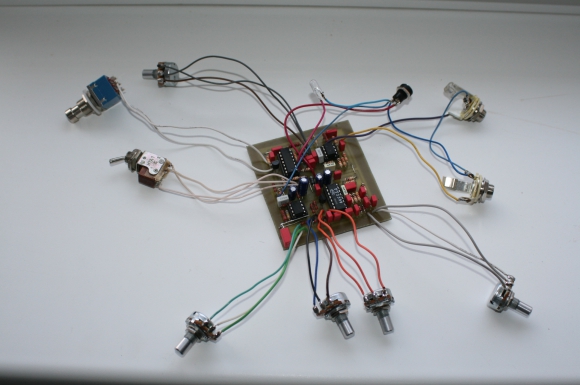

Ingara B. dilejs jau bija izaicinājums, pašlaik grūtākais projekts ko esmu veidojis, zemāk bilde.

Echo Base

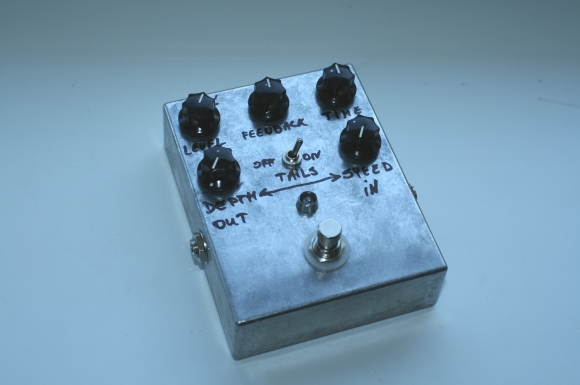

Tātad, no augšējās kreisās puses - Volume, Feedback, Time, Depth, Speed, Wave, slēdži - Tails + slēdzis, kas ieslēdz/izslēdz modulāciju + modulāciju ieslēdzot zilā LED lampiņa mirgo modulācijas intensitātē + sarkanā LED mirgo attiecīgā dileja ātrumā.

Vadu mudžeklis pamatīgs, nerunājot par problēmām to visu savietot šāda izmēra kastītē, bet rezultāts super!

Piezīme sev/tiem kas taisa/taisīs LED  mirgošanu tempa ātrumā - nepieciešama atsevišķa barošana šai shēmas daļai, ko taisam ar 7805 tāpat kā pašam dilejam. Ja no paša dileja 7805 ņem 5V tad dilejs "klakšķ" attiecīgajā ātrumā, atsevišķa barošana šo lietu novērš.
