Kā mēs DOD-250 Grey Specs pedāli taisījām

Vēl nebija mēģināts taisīt overdraiv pedāli uz mikroshēmas un diodēm, paklausoties dažādus piemērus youtube uzgājām DOD-250 Overdrive, izklausījās smuki, tad nu taisījām.

Shēma un pcb pieejami spiežot šeit, vienīgi ir vairākas versijas šim pedālim: 1982 Yellow DOD Overdrive, DOD-250 OverDrive, DOD-250 OverDrive 1977, DOD-250 OverDrive Grey Specs, iespējams, ka vēl kādu pārtaisītu versiju var atrast. Mēs izvēlējāmies Grey Specs. Paklausīties youtube var šeit.

Google bija pieejami smuki uzzīmēti celiņi tāpēc paši nezīmējām, vienīgi 3PDT pogu piezīmējām klāt, lai pie plates piestiprinātu.

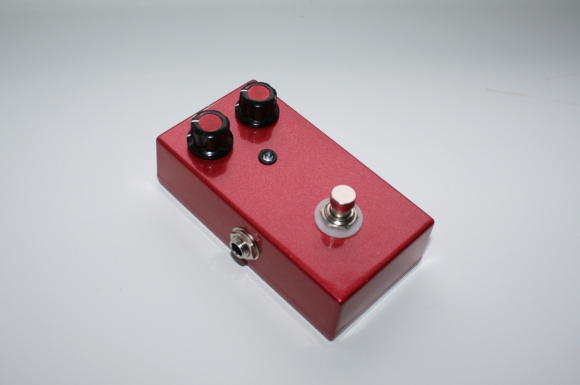

Pa kreisi poga skaļumam, pa labi draivam. Toņa pogu galīgi pat nevajag, jo skan tiešām smuki un niansēti.

Diodes gan bija grūti izvēlēties kādas likt, izmēģinājām visādas. Diodes nosaka kā draivs izklausīsies. Katrai DOD-250 versijai bija savas diodes, visas izmēģinājām, pašlaik palikām pie 1N4004, bet gribās vēl iegādāt pāris diožu veidus un paeksperimentēt, gribās drusku vieglāku tomēr to draivu.

1N4148 diodes (tādas pašas izmanto Big Muff pedālī) protams taisīja kārtīgu distortion, vienā pozīcijā saregulējot pat atsita skaņu kā Big Muffam. Ar 1977. gada versijas 1N4001 diodēm draivs jau bija smuki vieglāks. Lielas cerības lieku uz 1N914 diodēm, kuras vēl sūtās.
