Kā mēs 1 Watt solid-state amplifier taisījām

Bija nepieciešams mazs pastiprinātājs un tumbiņa ko paņemt līdz izbraukumos, lai mūziku, filmas un visu ko citu varētu klausīties pieslēdzot to portatīvajam datoram.

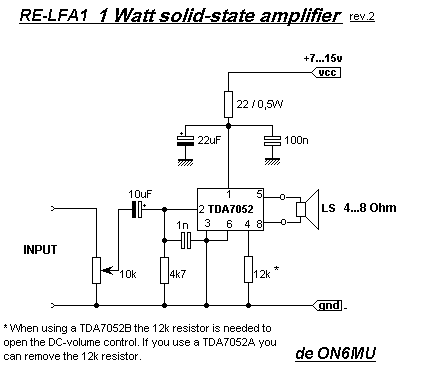

Jauda liela nebija nepieciešama, 1wats bija pietiekoši tāpēc meklējām attiecīgu shēmu. TDA7052 mikroshēma ir ļoti populāra un šāda tipa shēmas ir ļoti daudz internetā. 12K rezistoru nelikām pie 4 mikroshēmas kājas.

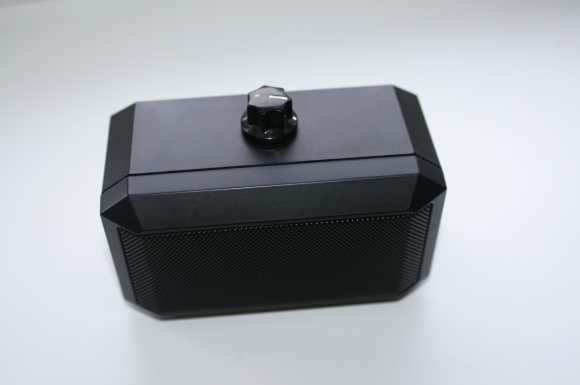

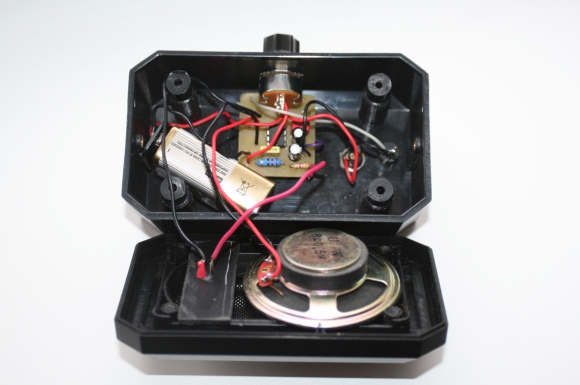

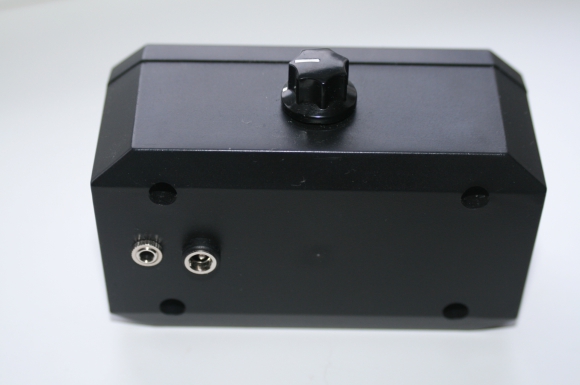

Melno kastīti nopirkām Polijā, oriģināli tā domāta kā papildus tumbiņa rācijai. Tumbiņai uztaisījām arī elektrības ieeju ja nu gadījumā krona izlietojas, lai var pieslēgt mašīnā pie piepīpētāja.

Potenciometrs ir ar funkciju - ka to sāk griezt tas automātiski ieslēdz tumbiņu.
